ObsidianWire®

ST Custom HSS G2

Benutzerdefiniertes HSS / HSH für Strat® Gen2

Regulärer Preis
US$129.00
Regulärer Preis
Verkaufspreis
US$129.00

Super Easy, Solder-less Install
Key Features:

  • Für HSS & HSH Strat® (umschaltbare Modi)
  • Intelligentes Schalten
  • 500.000 für Humbucker Clarity
  • 250k für Single-Coil-Wärme
  • „7-Wege“-Umschaltung (Gilmour Mod) Upgrade-Option
  • Passend für Fender® HSS und HSH Strat®
  • Passend für Squier® HSS und HSH Strat® mit Anpassungen


7-Wege-Schalter hinzufügen?
  • Beeilen Sie sich, nur noch 16 Artikel auf Lager!

SCHNELLE LIEFERUNG

5 JAHRE GARANTIE

Lötfreies Installationslogo von ObsidianWire

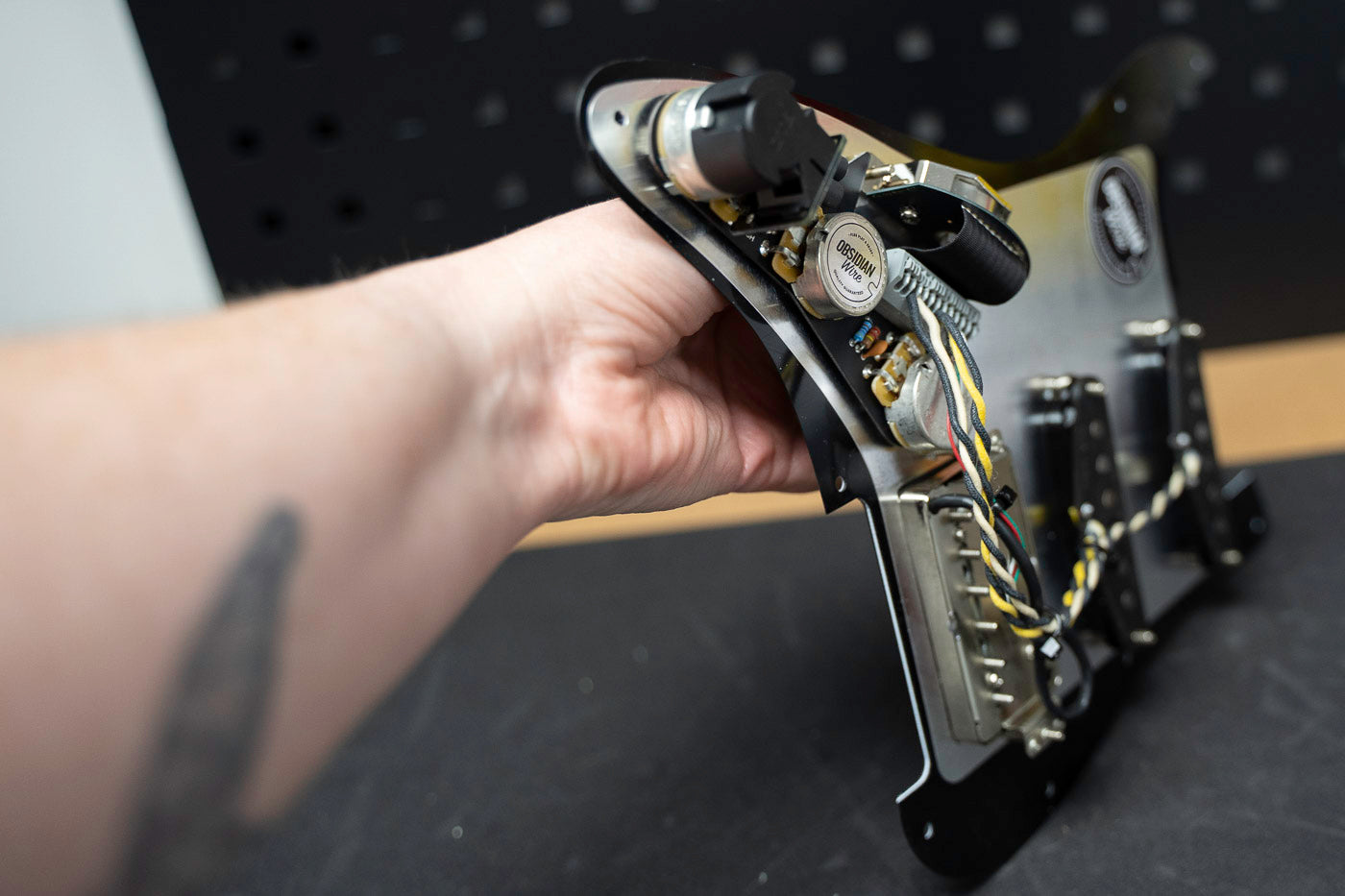

Super einfache, lötfreie Installation
Alle Obsidian ® Pro-Wired  Die Elektronik ist super einfach zu installieren und ermöglicht lötfreie Tonabnehmerwechsel mit Obsidian ® Plug-, Play- und Enjoy -Anschlüsse.

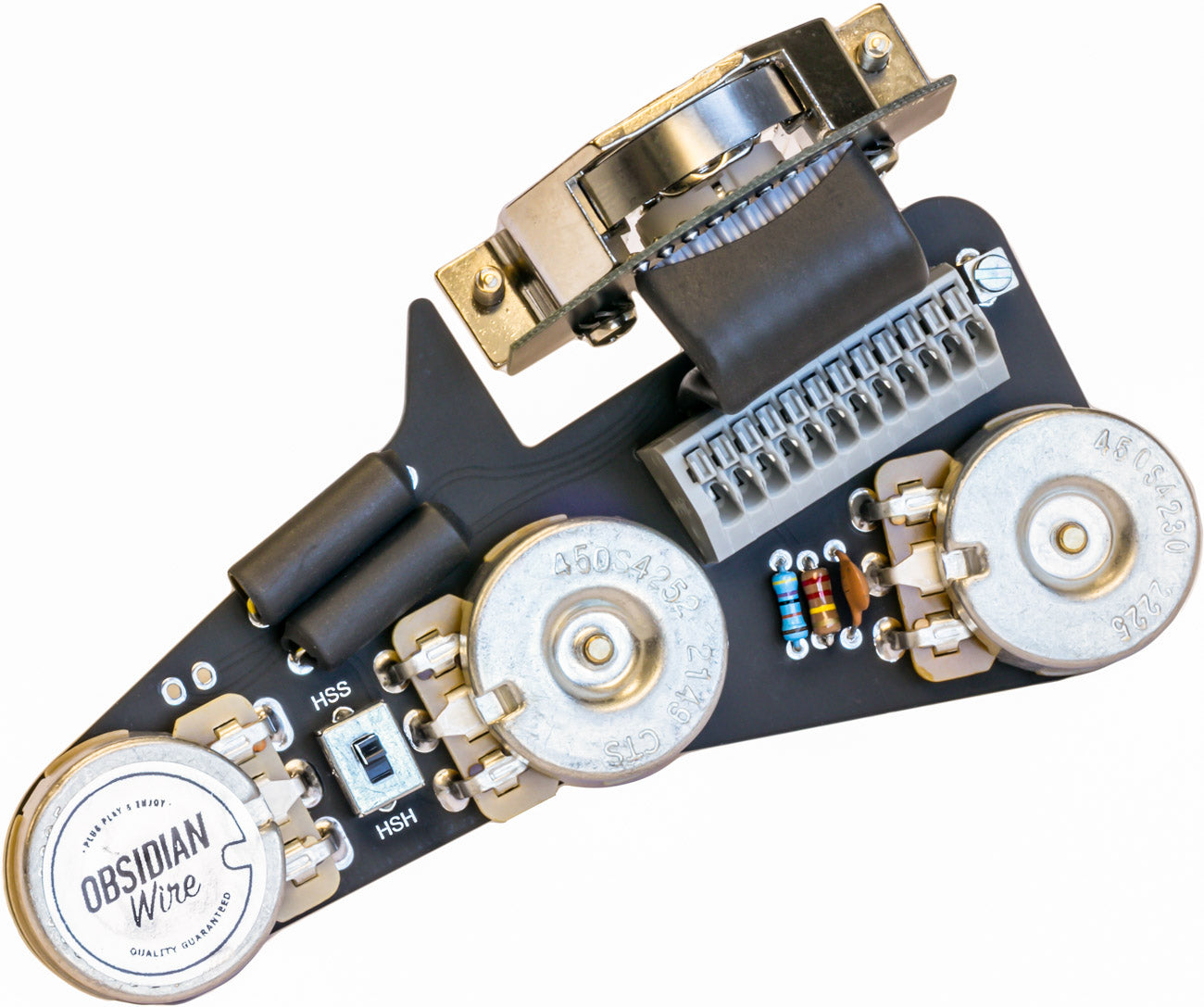

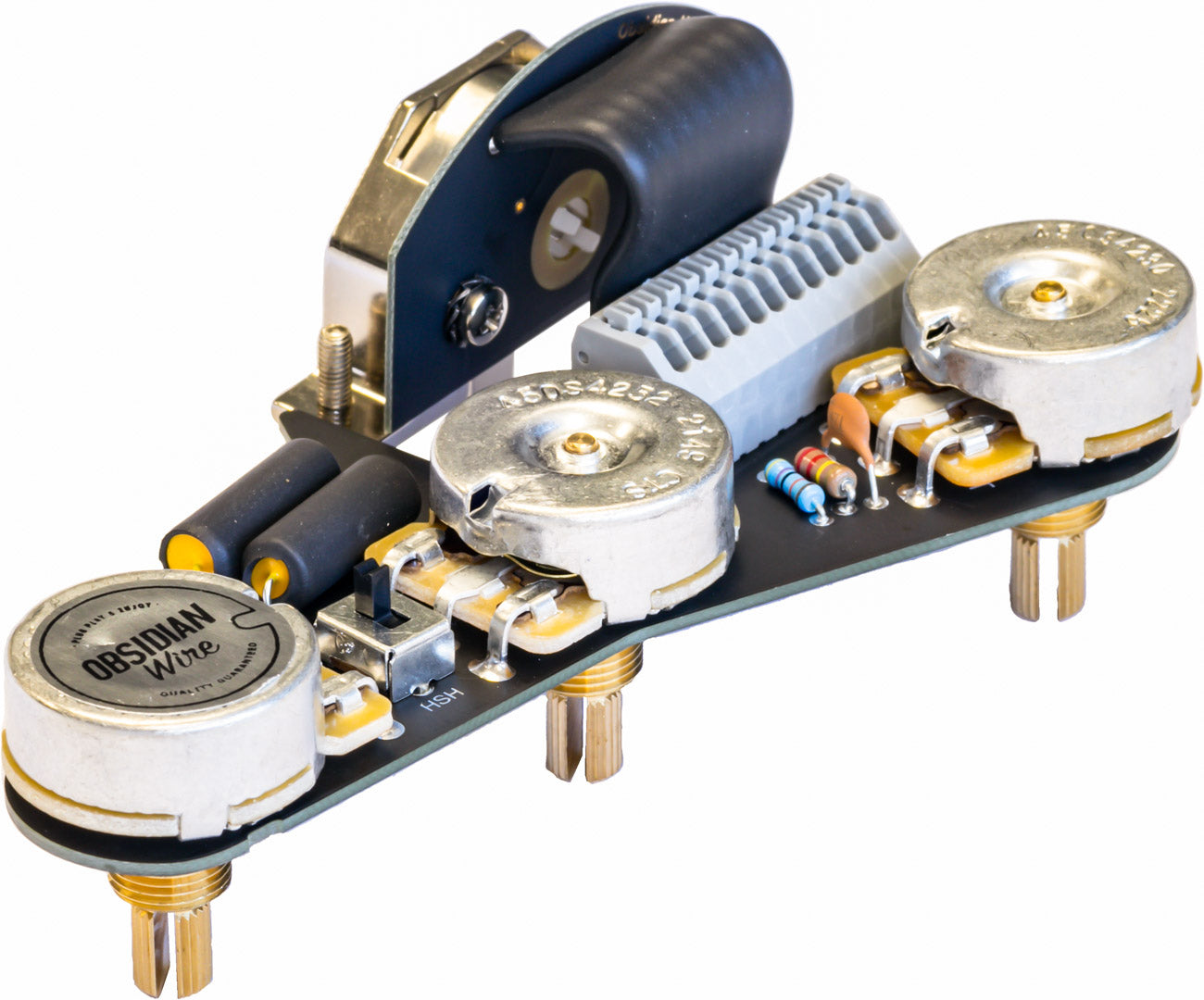

Premium HSS Strat Kabelbaum - Jetzt für HSH Auch Stratocaster ®

Unser brandneuer „Gen2“-HSS-Strat-Kabelbaum verfügt über intelligente Schalter, die Ihnen die volle Klarheit Ihrer Humbucker bieten UND Ihre Single Coils zähmen, besser nutzbare Klang- und Lautstärkeregler, mehr Klarheit und einen integrierten „Modus“-Schalter, mit dem Sie zwischen den Modi HSS und HSH wechseln können. Für ultimative Vielseitigkeit bieten wir Ihnen auch eine Upgrade-Option für einen 7-Wege-Schalter an.

INTELLIGENTES SCHALTEN

Optimiert für Humbucker und Single Coils. Beim Bau einer HSH- oder HSS-Stratocaster muss man sich entscheiden, ob man 500-k-Regler wählt, um die Lebensdauer eines Humbuckers zu verlängern, oder 250-k-Regler, um hellere Single Coils auszugleichen.

Wir verwenden Obsidian® Intelligent Switching, um Ihnen das absolut Beste aus Ihren Humbuckern und Single Coils herauszuholen, mit einem Kabelbaum, der automatisch zwischen beiden umschaltet.

AUTO SPLIT

Eine ausgewogene Kombination aus Humbucker und Single Coil. Das richtige Gleichgewicht zwischen Ihren Humbuckern und Single Coils zu erreichen, ist wichtig, um die volle Dynamik beider Tonabnehmer zusammen zu hören. Mit Obsidian® Auto Split wechselt Ihr Humbucker automatisch in den Single Coil-Modus, wenn er mit Ihren anderen Single Coils am Wahlschalter abgestimmt wird.
- Erfordert Split-Coil-kompatible Humbucker

KRISTALLKLARER TON

Behalten Sie Klarheit bei geringerer Lautstärke. Um Ihren Ton bei geringerer Lautstärke kristallklar zu machen, haben wir einen Obsidian® Custom spec Treble Bleed Mod integriert. Dies verhindert einen „matschigen“ Ton bei geringer Lautstärke, indem hohe Frequenzen über einen separaten Weg zu Ihrem Verstärker geleitet werden, anstatt durch den zunehmenden Widerstand am Lautstärkeregler gestoppt zu werden.

7-WEGE-SCHALTER // GILMOUR MOD - UPGRADE-OPTION

Der süßeste glockenartige Strat®-Ton. Mit dem Obsidian® 7-Wege-Schalter können Sie Hals- und Steg-Pickups zusammen spielen, um den süßesten glockenartigen Ton zu erzeugen, oder sogar alle drei Pickups zusammen. Der Schalter ist über einen Push/Pull-Potentiometer in Ihre Klangregelung integriert, sodass keine zusätzlichen Modifikationen an Ihrer Gitarre erforderlich sind.

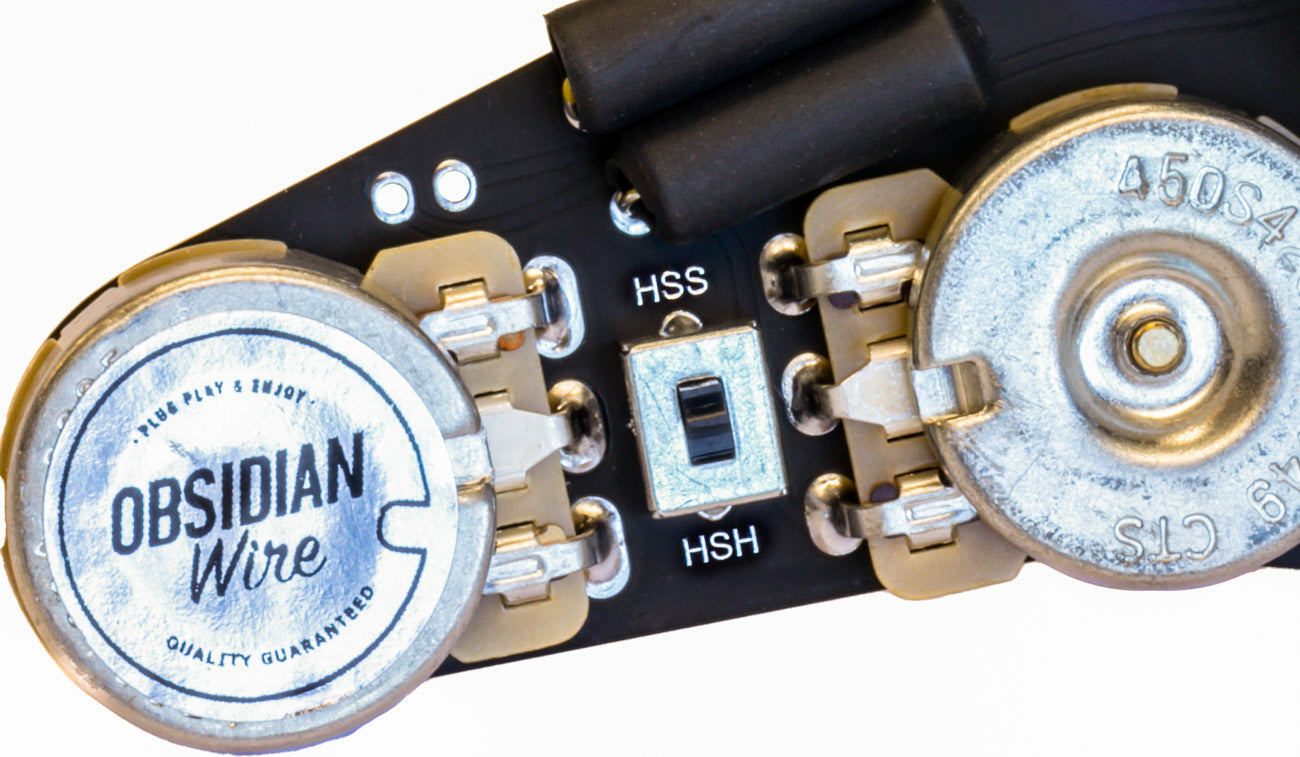

BEDIENELEMENTE - INKLUSIVE „MODE“-SCHALTER

HSS-Modus: Für Humbucker Bridge Pickup + zwei Single Coils

5: Hals (250k)
4: Mitte + Hals (250k)
3: Mittel (250k)
2: Bridge-Humbucker im Split-Modus + Mitte (250k)
1: Bridge-Humbucker im Vollmodus (500k)

* Diagramm enthält Optionen Gilmour Mod // Hals-Pickup 'ON'-Schalter

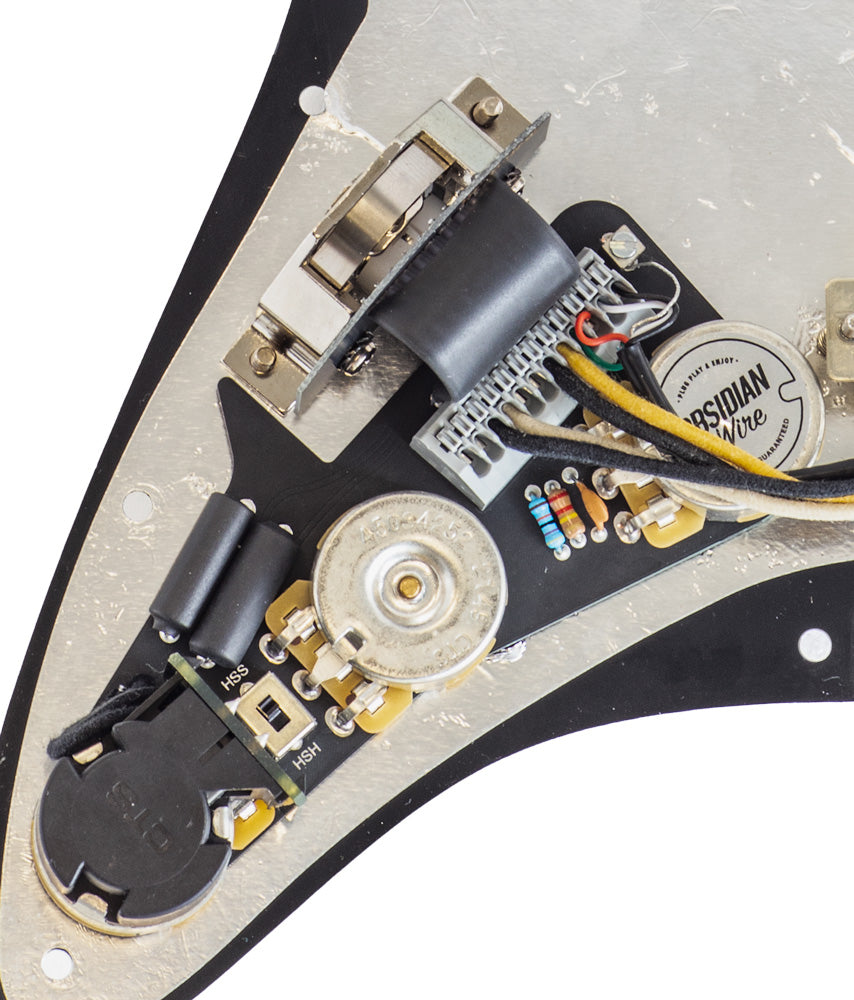

Verdrahtungsplan für ObsidianWire Custom HSS (einschließlich Gilmour Mod Push Pull

HSH-Modus: Für Humbucker Bridge & Neck Pickups + Middle Single Coil

5: Hals (500k)
4: Mitte + Hals im Split-Modus (250k)
3: Mittel (250k)
2: Brücke im Split-Modus + Mitte (250k)
1: Brücke (500k)

* Diagramm enthält Optionen Gilmour Mod // Hals-Pickup 'ON'-Schalter

Verdrahtungslayout für ObsidianWire benutzerdefinierte HSH-Verdrahtung einschließlich des optionalen Gilmour-Mods

Klangregler

Regler 1: Master Volume (automatische Aufteilung 250 für Single Coils und 500k für Humbucker)
Regler 2: Klangregler 1 (Hals & Mitte) 250k Leerlaufpotentiometer & 0,022 µF Kondensator
Regler 3: Klangregler 2 (Brücke) 500k Potentiometer & 0,022 µF Kondensator

Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2
Benutzerdefiniertes HSS / HSH für Strat® Gen2

Kundenspezifische Verkabelung – für HSS & HSH Stratocaster®

Der Benutzerdefiniertes HSS / HSH für Strat® Gen2

  • Für HSS & HSH Strat® (umschaltbare Modi)
  • Intelligentes Schalten
  • 500.000 für Humbucker Clarity
  • 250k für Single-Coil-Wärme
  • „7-Wege“-Umschaltung (Gilmour Mod) Upgrade-Option
  • Passend für Fender® HSS und HSH Strat®
  • Passend für Squier® HSS und HSH Strat® mit Anpassungen

Einzelheiten

Beschreibung

Lötfreies Installationslogo von ObsidianWire

Super einfache, lötfreie Installation
Alle Obsidian ® Pro-Wired  Die Elektronik ist super einfach zu installieren und ermöglicht lötfreie Tonabnehmerwechsel mit Obsidian ® Plug-, Play- und Enjoy -Anschlüsse.

Premium HSS Strat Kabelbaum - Jetzt für HSH Auch Stratocaster ®

Unser brandneuer „Gen2“-HSS-Strat-Kabelbaum verfügt über intelligente Schalter, die Ihnen die volle Klarheit Ihrer Humbucker bieten UND Ihre Single Coils zähmen, besser nutzbare Klang- und Lautstärkeregler, mehr Klarheit und einen integrierten „Modus“-Schalter, mit dem Sie zwischen den Modi HSS und HSH wechseln können. Für ultimative Vielseitigkeit bieten wir Ihnen auch eine Upgrade-Option für einen 7-Wege-Schalter an.

INTELLIGENTES SCHALTEN

Optimiert für Humbucker und Single Coils. Beim Bau einer HSH- oder HSS-Stratocaster muss man sich entscheiden, ob man 500-k-Regler wählt, um die Lebensdauer eines Humbuckers zu verlängern, oder 250-k-Regler, um hellere Single Coils auszugleichen.

Wir verwenden Obsidian® Intelligent Switching, um Ihnen das absolut Beste aus Ihren Humbuckern und Single Coils herauszuholen, mit einem Kabelbaum, der automatisch zwischen beiden umschaltet.

AUTO SPLIT

Eine ausgewogene Kombination aus Humbucker und Single Coil. Das richtige Gleichgewicht zwischen Ihren Humbuckern und Single Coils zu erreichen, ist wichtig, um die volle Dynamik beider Tonabnehmer zusammen zu hören. Mit Obsidian® Auto Split wechselt Ihr Humbucker automatisch in den Single Coil-Modus, wenn er mit Ihren anderen Single Coils am Wahlschalter abgestimmt wird.
- Erfordert Split-Coil-kompatible Humbucker

KRISTALLKLARER TON

Behalten Sie Klarheit bei geringerer Lautstärke. Um Ihren Ton bei geringerer Lautstärke kristallklar zu machen, haben wir einen Obsidian® Custom spec Treble Bleed Mod integriert. Dies verhindert einen „matschigen“ Ton bei geringer Lautstärke, indem hohe Frequenzen über einen separaten Weg zu Ihrem Verstärker geleitet werden, anstatt durch den zunehmenden Widerstand am Lautstärkeregler gestoppt zu werden.

7-WEGE-SCHALTER // GILMOUR MOD - UPGRADE-OPTION

Der süßeste glockenartige Strat®-Ton. Mit dem Obsidian® 7-Wege-Schalter können Sie Hals- und Steg-Pickups zusammen spielen, um den süßesten glockenartigen Ton zu erzeugen, oder sogar alle drei Pickups zusammen. Der Schalter ist über einen Push/Pull-Potentiometer in Ihre Klangregelung integriert, sodass keine zusätzlichen Modifikationen an Ihrer Gitarre erforderlich sind.

BEDIENELEMENTE - INKLUSIVE „MODE“-SCHALTER

HSS-Modus: Für Humbucker Bridge Pickup + zwei Single Coils

5: Hals (250k)
4: Mitte + Hals (250k)
3: Mittel (250k)
2: Bridge-Humbucker im Split-Modus + Mitte (250k)
1: Bridge-Humbucker im Vollmodus (500k)

* Diagramm enthält Optionen Gilmour Mod // Hals-Pickup 'ON'-Schalter

Verdrahtungsplan für ObsidianWire Custom HSS (einschließlich Gilmour Mod Push Pull

HSH-Modus: Für Humbucker Bridge & Neck Pickups + Middle Single Coil

5: Hals (500k)
4: Mitte + Hals im Split-Modus (250k)
3: Mittel (250k)
2: Brücke im Split-Modus + Mitte (250k)
1: Brücke (500k)

* Diagramm enthält Optionen Gilmour Mod // Hals-Pickup 'ON'-Schalter

Verdrahtungslayout für ObsidianWire benutzerdefinierte HSH-Verdrahtung einschließlich des optionalen Gilmour-Mods

Klangregler

Regler 1: Master Volume (automatische Aufteilung 250 für Single Coils und 500k für Humbucker)
Regler 2: Klangregler 1 (Hals & Mitte) 250k Leerlaufpotentiometer & 0,022 µF Kondensator
Regler 3: Klangregler 2 (Brücke) 500k Potentiometer & 0,022 µF Kondensator

Spezifikationen

EINGEBAUTES HAUS MIT

  • Potentiometer: Obsidian® Custom CTS® Pots (+/-10 %) Split Shaft / 24 Spline
  • Kondensatoren: (Polyesterfolie der Serie 150, 0,022 uf) (+/-5 %)
  • Schalter: Obsidian® Schaller® Proprietary Switch (erfordert metrische Spitze)
  • Buchse: Pro-Wired Switchcraft® J11 Mono

Kompatibilität

PASSEND GEMACHT:

  • Passend für:Fender® HSS & HSH Stratocaster® – Direct Fit // Nur Rechtshänder-Gitarre
  • Passend für:Squier® HSS & HSH Stratocaster® – Kontrolllöcher auf 10 mm erweitern und Knöpfe austauschen
  • Überprüfen Sie immer:„7-Wege-Upgrade“ erfordert eine minimale Hohlraumtiefe um den Push-Pull-Topf von 29,2 mm/1,15 Zoll.
  • Knöpfe:Erfordert 24-Spline-Knöpfe nach US-Spezifikation
  • Abholungen:Gebaut für HSS oder HSH Loaded Strat® (Humbucker-Steg-Tonabnehmer + zwei Einzelspulen oder Humbucker-Hals und -Steg + mittlere Einzelspule)
  • Spulenteilung:Erfordert kompatible Humbucker mit vier Leitern

PASST NICHT:

  • Passt nicht:Linkshänder-Gitarren // Alle Gitarren, die oben nicht beschrieben sind
