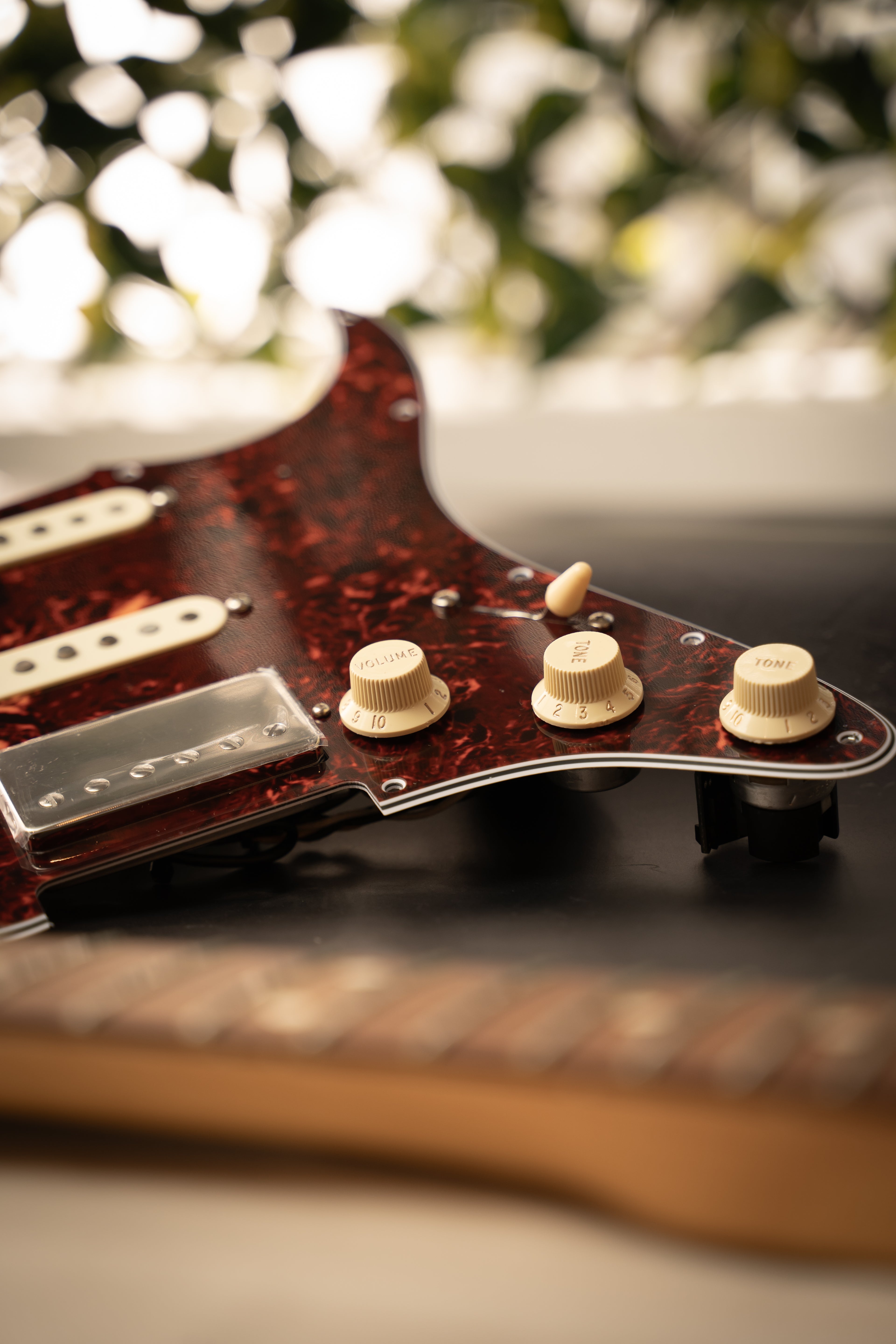

Custom Shop: HSS Loaded Pickguard für Strat®

Regulärer Preis
US$329.00
Regulärer Preis
Verkaufspreis
US$329.00

Super einfache, lötfreie Installation

  • Vollständig individuell beladenes HSS-Schlagbrett
  • Ausgestattet mit benutzerdefiniertem HSS / HSH für Strat® Gen2
  • '7-Wege'-Umschaltung (Gilmour Mod)
  • Wählen Sie Ihre Pickups
  • Vollständig abgeschirmtes Profi-Schlagbrett
  • Umfassendes Upgrade der Verkabelung und des Tonabnehmers
  • Gebaut für Stratocaster®

Custom Shop: Auf Bestellung gefertigt

Schnelle Bauzeit: Versand in 2-4 Werktagen

Expressversand verfügbar: DHL Express

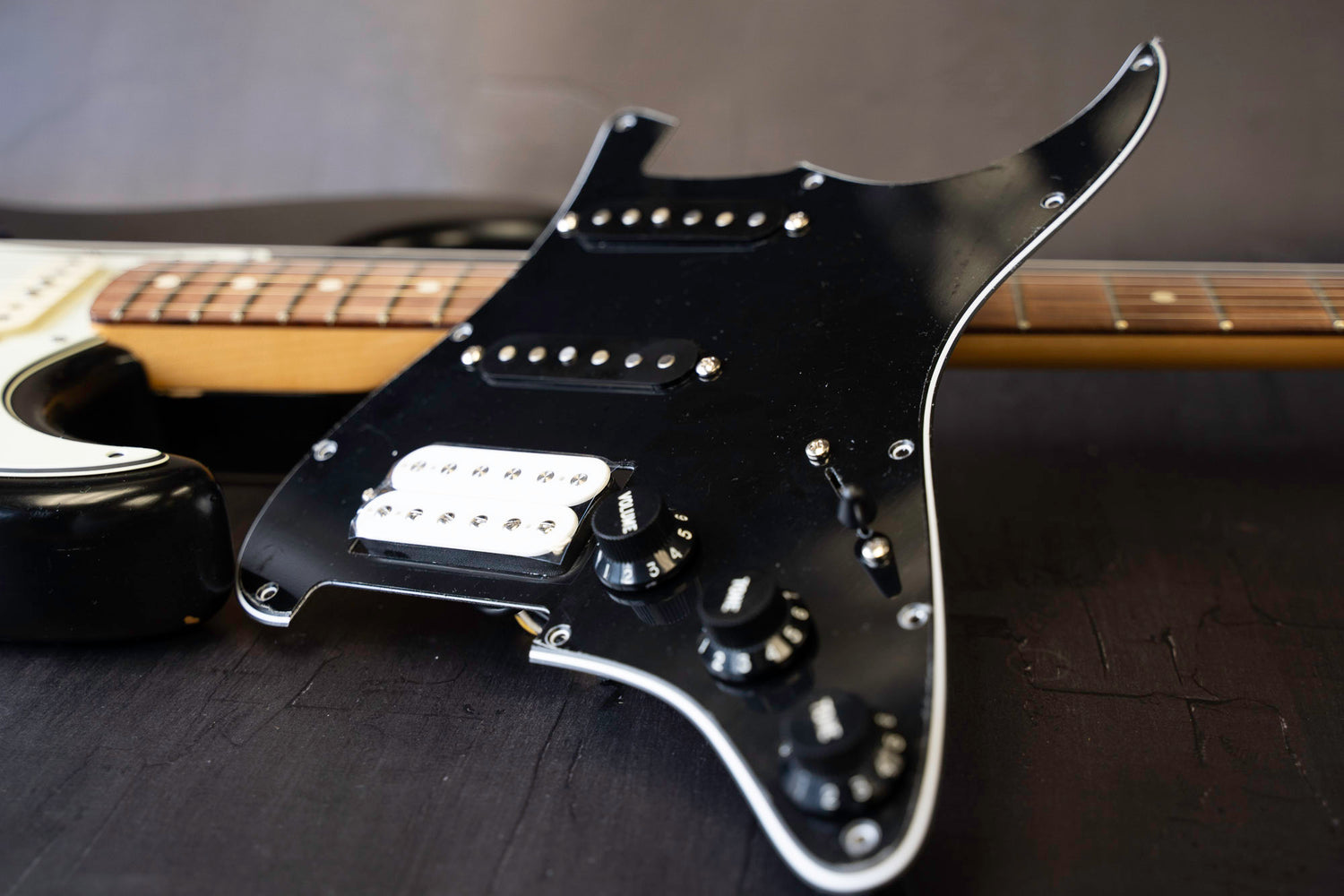

ObsidianWire Black HSS loaded pickguard for Strat with Parchment covers

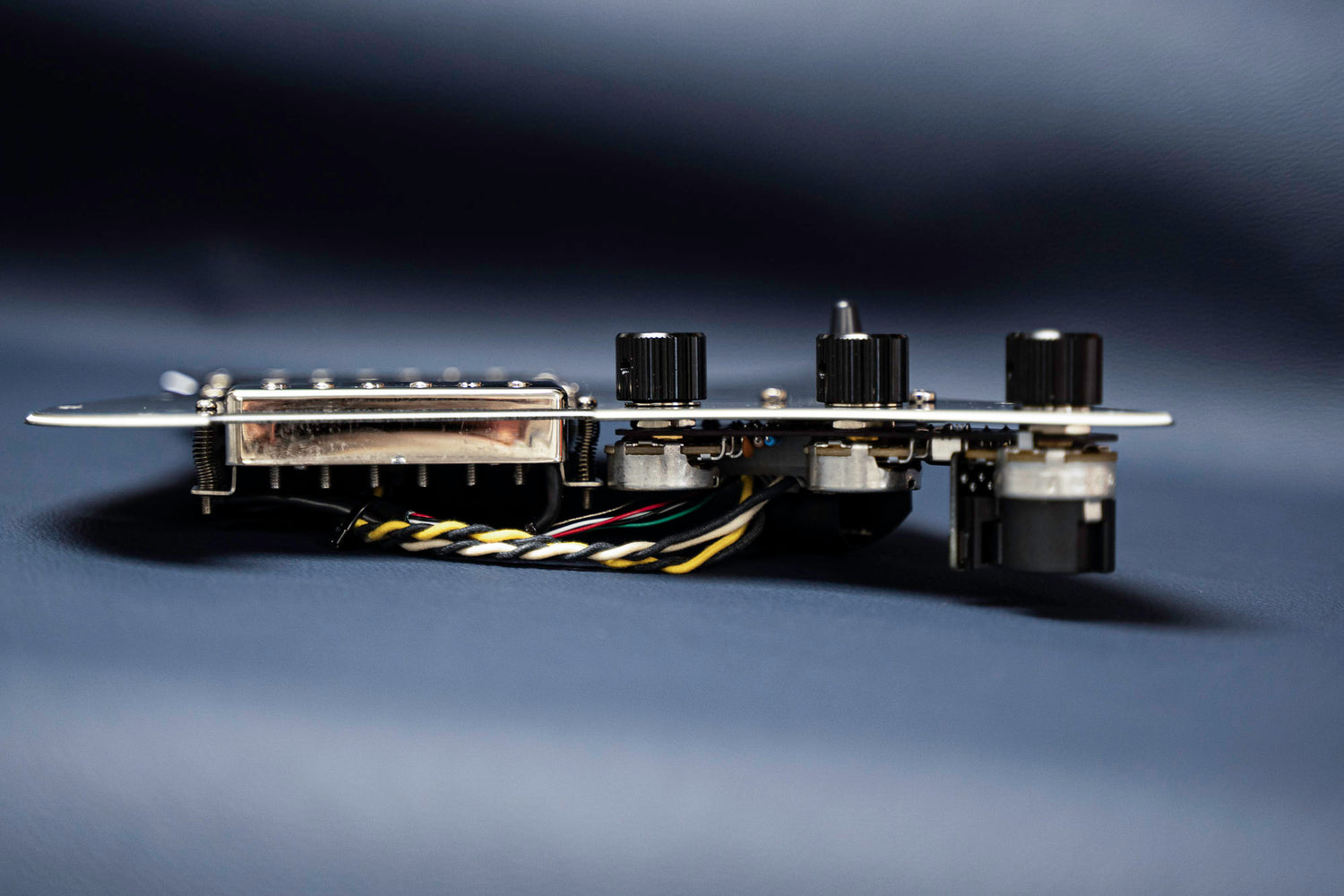

Back view of the ObsidianWire HSS loaded pickguard for Strat featuring the Custom HSS 7 Way harness

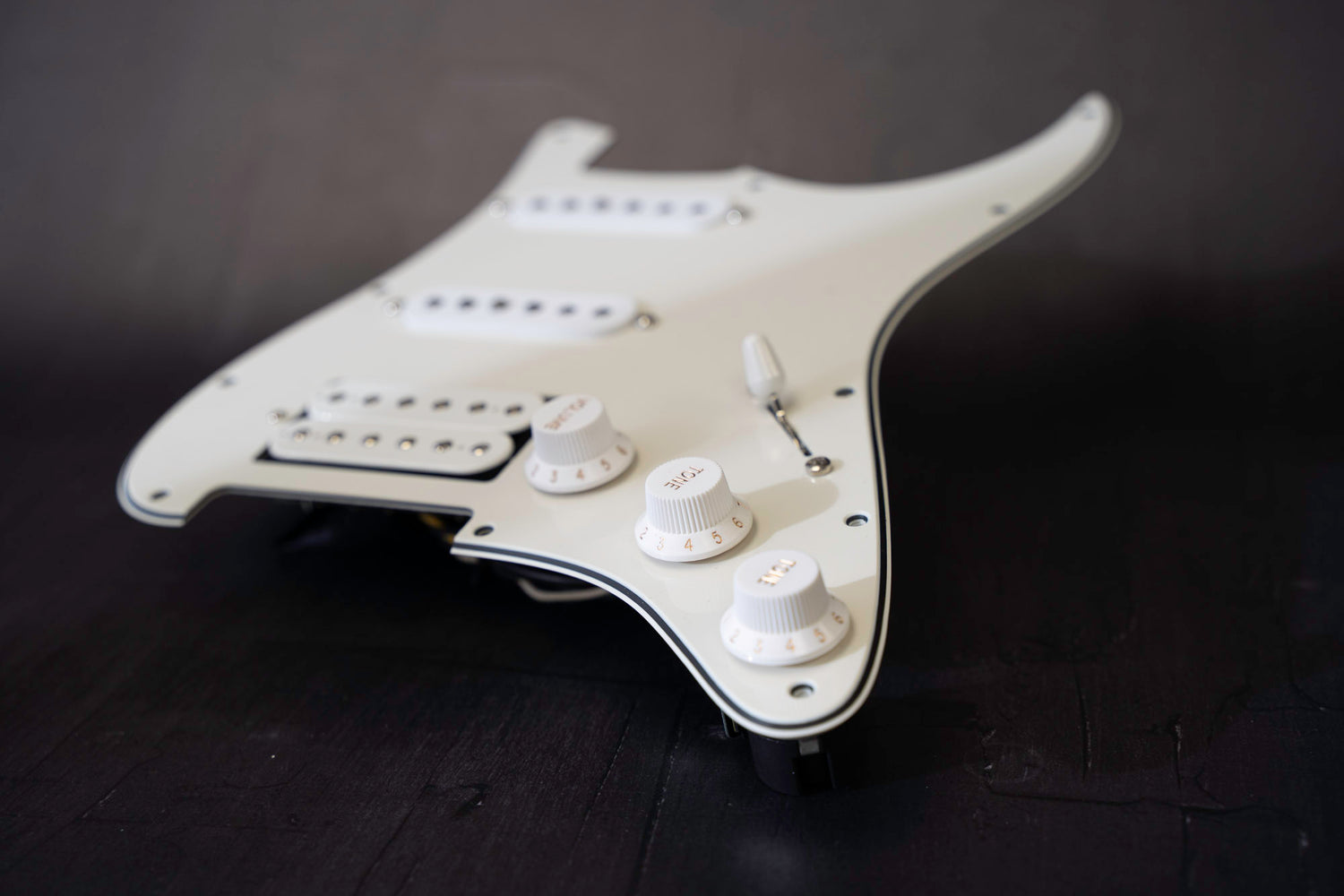

ObsidianWire Mint Green HSS loaded pickguard for Strat with Aged White covers
Custom Shop: HSS Loaded Pickguard für Strat®
Custom Shop: HSS Loaded Pickguard für Strat®

Sie entwerfen es, wir bauen es ...

Custom Shop: HSS Loaded Pickguard für Strat®

Super einfache, lötfreie Installation

  • Vollständig individuell beladenes HSS-Schlagbrett
  • Ausgestattet mit benutzerdefiniertem HSS / HSH für Strat® Gen2
  • '7-Wege'-Umschaltung (Gilmour Mod)
  • Wählen Sie Ihre Pickups
  • Vollständig abgeschirmtes Profi-Schlagbrett
  • Umfassendes Upgrade der Verkabelung und des Tonabnehmers
  • Gebaut für Stratocaster®

Mehr Info...

Die Verkabelung

Benutzerdefiniertes HSS / HSH für Strat® Gen2

Unser brandneuer „Gen2“-HSS-Strat-Kabelbaum verfügt über eine intelligente Umschaltung, um Ihnen die volle Klarheit Ihrer Humbucker zu bieten UND Ihre Single Coils zu zähmen, benutzerfreundlichere Klang- und Lautstärkeregler und mehr Klarheit

7-WEGE-SCHALTER // GILMOUR MOD

Der süßeste glockenartige Strat®-Ton. TMit dem Obsidian® 7-Wege-Schalter können Sie Ihre Hals- und Steg-Tonabnehmer zusammen spielen, um die süßesten Glockentöne zu erzielen, oder sogar alle drei Tonabnehmer zusammen. Der Schalter ist über einen Push/Pull-Poti in Ihre Klangregelung integriert, sodass keine zusätzlichen Mods an Ihrer Gitarre erforderlich sind.

INTELLIGENTES SCHALTEN

Optimiert für Humbucker und Single Coils.Beim Bau einer HSH- oder HSS-Stratocaster muss man sich entscheiden, ob man 500k-Regler wählt, um die Lebensdauer eines Humbuckers zu erhalten, oder 250k-Regler, um hellere Single Coils auszugleichen.

Wir verwenden Obsidian® Intelligent Switching, um Ihnen das Beste aus Ihren Humbuckern und Einzelspulen zu bieten, mit einem Kabelbaum, der automatisch zwischen beiden umschaltet.

AUTO-SPLIT

Eine ausgewogene Humbucker- und Single-Coil-Kombination.Um die volle Dynamik beider Tonabnehmer zusammen zu hören, ist es wichtig, die richtige Balance zwischen Ihren Humbuckern und Single Coils zu erreichen. Mit Obsidian® Auto Split schaltet Ihr Humbucker automatisch in den Singlecoil-Modus um, wenn er über den Wahlschalter mit Ihren anderen Singlecoils abgeglichen wird.
- Erfordert Split-Coil-kompatible Humbucker

Kristallklarer Ton

Behalten Sie die Klarheit bei geringerer Lautstärke bei.Um Ihren Ton bei geringerer Lautstärke kristallklar zu machen, enthalten wir einen Obsidian® Custom Spec Treble Bleed Mod. Dadurch wird verhindert, dass der Ton bei geringer Lautstärke „matschig“ wird, da hohe Frequenzen über einen separaten Weg zu Ihrem Verstärker geleitet werden können, anstatt durch den zunehmenden Widerstand am Lautstärkeregler gestoppt zu werden.

STEUERUNGSLAYOUT

1:Bridge-Humbucker im Vollmodus (500k)
2:Bridge-Humbucker im Split-Modus + Mitte (250k)
3:Mittel (250.000)
4:Mitte + Hals (250.000)
5:Hals (250k)

Klangregler

  • Kontrolle 1:Master Volume (automatische Aufteilung 250 für Single Coils und 500 K für Humbucker)
  • Kontrolle 2:Klangregelung 1 (Hals und Mitte), 250k-Potential ohne Last und 0,022uf-Kondensator
  • Kontrolle 3:Tone Control 2 (Brücke) 500k Pot und 0,022uf Kondensator

Die Pickups

1. ToneRider® DER ALNICO II

Dieses Set kombiniert Hals- und Steg-TRS4-Alnico-II-Blues-Strat-Tonabnehmer mit unserem meistverkauften AC2-Steg-Humbucker mit breiterem F-Abstand.

Perfekt für einen warmen, bluesigen Strat-Sound, aber immer noch mit einem klassischen PAF-Biss im Steg.

Hals 6,1k / Mitte 6,2k / Steg 8,3k

2. ToneRider® DAS ÜBERWICKELTE HSS

Da alle drei Tonabnehmer auf Alnico-V-Magneten leicht überdreht sind, ist dieses Set so konzipiert, dass es etwas mehr Schub gibt.

Wir kombinieren unsere Classic Blues Single Coils mit unserem neuen Birmingham AC5 Bridge Humbucker. Dieses Set knistert!

Hals 6,3k / Mitte 6,4k / Steg 8,7k

Das Aussehen

Wählen Sie Ihre bevorzugte Schlagbrett- und Knopfkombination.

Brauchen Sie Inspirationen?

Schauen Sie sich hier einige unserer Lieblingskombinationen an

Die Installation

Lötfreie Installation des Schlagbretts

Lötfreie Installation

Alle mit Obsidian ® bestückten Schlagbretter ermöglichen eine schnelle und einfache lötfreie Installation mit unserer eigenen lötfreien Pro-Wired™-Elektronik.

Passend zu

Beladene Schlagbretter (für Strat)

Obsidian®-Schlagbretter für Stratocaster® sind perfekt auf moderne Fender Strat®-Korpusse mit 11-Loch-Schlagbrettern abgestimmt. Bei anderen Korpusse, einschließlich Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Montagelochmuster: Modern Fender 11 Loch
  • Control Cavity Routing: Passend für echte Fender Stratocaster
    Andere Gitarren müssen möglicherweise angepasst werden
  • Hohlraumtiefe: Mindestens 34 mm (1,26 Zoll)
    Bei 7-Wege-Verkabelung ist immer ein Hohlraum in voller Tiefe um die Klangregler herum erforderlich.
  • Tonabnehmerhohlraum-Führung: Prüfen Sie vor der Bestellung die Tonabnehmerkompatibilität. Schlagbretter mit Humbucker erfordern eine Führung mit Humbucker in voller Größe.

Kontrollplatten (für Tele)

Mit Obsidian® bestückte Kontrollplatten für Telecaster® sind perfekt auf moderne Fender Tele®-Korpusse abgestimmt. Bei anderen Korpusse, darunter Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Abstand der Montagelöcher: 150 mm von Mitte zu Mitte
  • Routing der Kontrollhohlräume: Passend für echte Fender Telecaster
    Andere Gitarren müssen möglicherweise angepasst werden
  • Hohlraumtiefe: Mindestens 34 mm (1,26 Zoll)
    Bei 7-Wege-Verkabelung ist immer ein Hohlraum in voller Tiefe um die Klangregler herum erforderlich.
  • Tonabnehmer: ObsidianWire Pro-Wired-Elektronik ist grundsätzlich für Standard-Tonabnehmer mit zwei Drähten ausgelegt.

    Wählen Sie für verschiedene Kabeltypen den benutzerdefinierten Universalkabelbaum. Der benutzerdefinierte 4-Wege-Kabelbaum erfordert einen Hals-Tonabnehmer mit drei Drähten oder eine Lötverbindung, um ein neues Kabel hinzuzufügen.

Kontrollplatten (für Jazzbass)

Mit Obsidian ® bestückte Kontrollplatten für Jazz Bass® sind perfekt auf moderne Fender Jazz Bass®-Körper abgestimmt. Bei anderen Korpussen, einschließlich Squier-, Import- und Aftermarket-Gitarren, müssen möglicherweise die Fräsung oder die Platzierung der Schraubenlöcher angepasst werden.

  • Routing der Kontrollhohlräume: Passend für echten Fender Jazz Bass.
    Bei anderen Gitarren kann eine Anpassung erforderlich sein - Minimum // Breite 24 mm - Länge 128 mm - Tiefe 30 mm
  • Tonabnehmer: Die Elektronik ist für Standard-Tonabnehmer mit zwei Drähten ausgelegt. Bei anderen Tonabnehmern sind möglicherweise Änderungen oder Lötarbeiten erforderlich.

Der Versand

ObsidianWire Custom Shop-Artikel:

Dieser Artikel ist Teil unseres Custom Shop-Sortiments und wird einzeln auf Bestellung in Christchurch, Neuseeland, gefertigt.

Bauzeit: 5 - 10 Werktage

Wir bemühen uns, alle Custom-Shop-Bestellungen innerhalb von 5 bis 10 Werktagen zu bearbeiten (ausgenommen Wochenenden und Feiertage). Wenn wir mit Verzögerungen rechnen, werden wir Sie so schnell wie möglich informieren.

Versand: Wird direkt aus Christchurch, Neuseeland versendet

Alle Custom Shop-Artikel werden direkt aus Christchurch, Neuseeland, verschickt. Bitte rechnen Sie mit einer längeren Lieferzeit für den internationalen Versand. Weitere Informationen zu unseren Versandrichtlinien finden Sie weiter unten.

Lieferbedingungen

Customer Reviews

Based on 9 reviews
89%
(8)
0%
(0)
11%
(1)
0%
(0)
0%
(0)
J
James Russell (Chadds Ford, US)
Amazing tone

I really love the look and sound of this!

M
Michael A
Squire Strat Upgrade

I purchased loaded pickguard with Tonerider TRS1 Pure Vintage for a Squire Stratocaster (SSS). The installation took about 45 minutes (add time for cleaning/re-stringing). This is a super easy install/upgrade and my guitar looks and sounds great (much improved).

C
Chuck (Glendora, US)
Incredible pickguard

So simple to install, fit right into my Strat. Love the Blender feature and a master tone control. So many Fenders lack a tone control for the Bridge pickup. Buying another for a different Strat. Obsidian seems to be the only quality option for solderless Pickguards in Black!

S
Sonny (Waltham, US)
A much better electronics package overall

I replaced my 2023 Affinity series Squier Strat's pickup and electronics with this one here and the installation was rather trivial. I did add an improvement to my guitar apart from this excellently packaged, made electronics upgrade for my strat. Specifically, I shielded the electronics cavity and, along with the shielding this Obsidian Wire pickguard comes with, my electronics is now fully shielded! The tones--I went with the TRS4 (Tonerider Alnico 2 blues)--nice, fat, bluesy and yes, like the description says, no distortion even at full volume. I did have to add some insulation to the top of the pickup switch as it was touching my copper shielding but that was trivial. I went with paper insulation. There were three _additional_ ground pins available for use after I connected my guitar output jack so I used it for the tremelo base grounding.

My strat is fantastic sounding now! STRONGLY recommend this product. Compares favorably with my PRS which is multiple times more expensive in price.

Oh--after sales service from Obsidian wire is frikkin excellent! They threw in a guitar output jack for me and I very much appreciated that thoughtful gesture. And the shipping was quite fast, actually. From the time I ordered it in Massachusetts, I got my package, all the way from New Zealand in one week!!!!

R
Raymond He (Baltimore, US)
Fantastic Alternative

I'm honestly surprised that obsidian wire isn't a standard! It's super easy to use and very easy to follow.. I would highly recommend for all folks who hate soldering and prefer an easier alternative.

I bought a loaded pickguard with the HSS configuration with a Gilmour mod. I did have to tweak the neck pocket of the pickguard because it was a Squier body with an after market neck. Also had to dremel a litle bit to expand room for the 7 way switch. Overall it was worth it! Connections were easy and very simple. Surprised that this type of connection isn't the standard. The guitar plays like a dream, pickups were fantastic. I ended up shielding the cavity in the body just in case but it seems to have reduced some humming here and there.

Overall, highly recommend!
