Installation du Pickguard chargé

Guides et conseils d'installation pour votre plaque de protection ObsidianWire® Loaded

  • Facile. Pas instantané.

    Pour une connexion sécurisée, prenez votre temps et suivez attentivement les instructions .

Vous avez reçu votre toute nouvelle plaque de protection ObsidianWire® pour dynamiser votre Strat® ?

Parfait ! On va vous installer et commencer à jouer. Vous trouverez ci-dessous :

  • Schémas de câblage
  • Comment régler la hauteur de votre ramassage
  • Vidéos de démonstration
  • Liens vers une aide supplémentaire

Schémas de câblage :

Pour installer votre prise de sortie et toute mise à la terre requise sur votre plaque de protection préchargée, vous devrez sélectionner le schéma de câblage approprié dans la section déroulante ci-dessous.

Vérifiez attentivement.

Remarques importantes :

  • Emplacement 1 - Toujours le plus proche du Jack
  • Les fils de terre de rechange se connectent au connecteur à vis.
  • Mise à la terre de toutes les pièces métalliques, y compris le vibrato/chevalet et le blindage de la cavité.

  • Blender 250k // Custom 7 G2 // Vintage G2

    1 = Terrain de rechange
    2 = Terrain de rechange
    3 = Prise de sortie noire
    4 = Prise de sortie blanche
    5 = Sol du cou
    6 = Cou chaud
    7 = Milieu
    8 = Moyennement chaud
    9 = Terrain du pont
    10 = Pont chaud

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

  • Blender G2 // Blender universel

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Série de manches 1
    6 = Série de manches 2
    7 = Milieu
    8 = Moyennement chaud
    9 = Série du milieu 1
    10 = Série du milieu 2
    11 = Terrain du pont
    12 = Pont chaud
    13 = Série de ponts 1
    14 = Série de ponts 2

    Tous les autres fils de terre - visser le connecteur de terre

    Pour les micros à deux fils , laissez les emplacements SÉRIE vides.

  • HSS PERSONNALISÉ / HSH GEN2

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Masse du micro manche
    4 = Micro manche chaud
    5 = Série de micros manche 1
    6 = Micro manche série 2
    7 = Zone de ramassage centrale
    8 = Micro central chaud
    9 = Masse du micro chevalet
    10 = Micro chevalet chaud
    11 = Série de micros chevalet 1
    12 = Série de micros chevalet 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

    Micros chevalet et manche à deux fils - Laissez les emplacements « Série » vides

  • Lycée Lambertones

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Milieu
    6 = Moyennement chaud
    7 = Terrain du pont
    8 = Pont chaud
    9 = Série de ponts 1
    10 = Série de ponts 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

    Fiche d'information

  • Ménage personnalisé

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Sol du cou
    4 = Cou chaud
    5 = Série de manches 1
    6 = Série de manches 2
    7 = Terrain du pont
    8 = Pont chaud
    9 = Série de ponts 1
    10 = Série de ponts 2

    Tous les autres fils de terre doivent être vissés sur le connecteur de terre.

Instructions d'installation :

  •

    1) Dévissez votre ancien pickguard et retirez-le de votre guitare.

  • 2) Couper les fils existants

    • Coupez les fils de sortie et de terre de votre ancien câblage.
    • Coupez au plus près du harnais.
    • NE PAS retirer les fils de terre à l'extrémité de la guitare.
  •

    3) Trouvez votre diagramme

    • Trouvez le schéma correspondant à votre Strat® et à son faisceau de câbles ci-dessus.
    • Assurez-vous que le schéma correspond bien au faisceau que vous installez.
    Télécharger le manuel

  • 4) Préparez vos fils de terre

    • Coupez les fils de terre jusqu'à une extrémité propre et fraîche.
    • Dénudez l'isolant du fil de terre en laissant 6 mm (1/4") de fil nu.
    • Être précis
    • Torsadez les brins de fil de fer entre vos doigts pour créer une pointe ferme.

  • 5) Raccordez vos fils de terre

    • Raccordez les fils de masse (carrosserie et cavité) au connecteur de masse à visser. Vissez légèrement sur les fils.
    • Le pont et tous les blindages doivent être mis à la terre sur le faisceau de câbles afin d'éviter un bourdonnement excessif.
    • Les connecteurs à vis sont conçus pour accepter plusieurs fils de terre.

  •

    6) Installez vos câbles de prise jack

    • Utilisez le schéma de votre faisceau pour trouver le bon emplacement des fils.

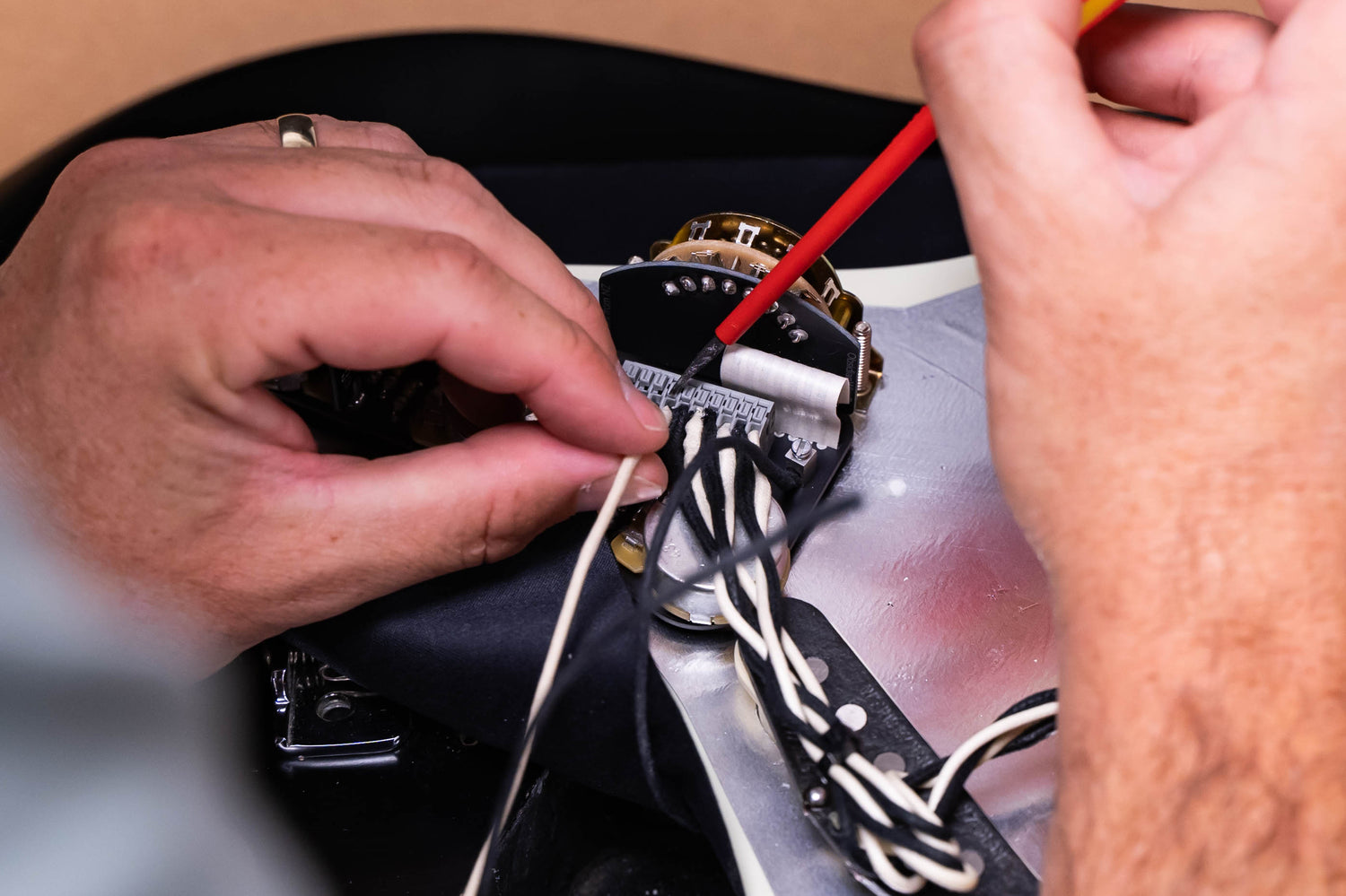

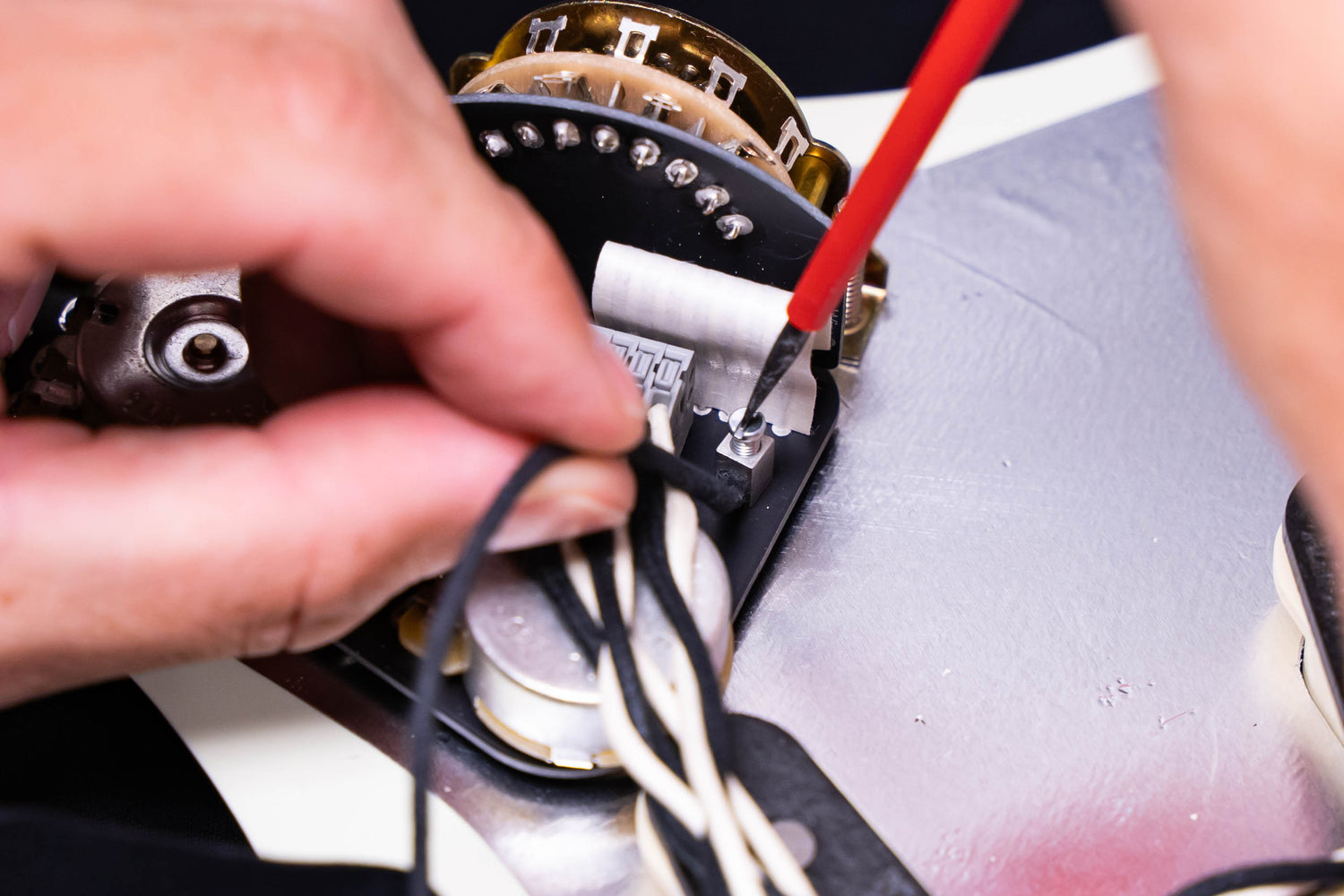

    • Utilisez un tournevis fin pour appuyer sur le bouton du connecteur situé au-dessus de la fente du fil et le maintenir enfoncé. Cela ouvre la fente.

    N’appuyez pas trop fort, car cela pourrait endommager votre connecteur.

    • Pour un guide complet sur l'utilisation des connecteurs sans soudure, consultez ci-dessous.
    Guide des connecteurs

  • 7) Insérez les fils de la prise de sortie et relâchez le bouton

    • Insérez le fil dans la fente appropriée à un angle de 45°.
    • Relâchez le bouton pour fixer le fil ; celui-ci devrait maintenant être fermement maintenu.
    • Testez le fil en tirant légèrement dessus avant de passer au suivant.

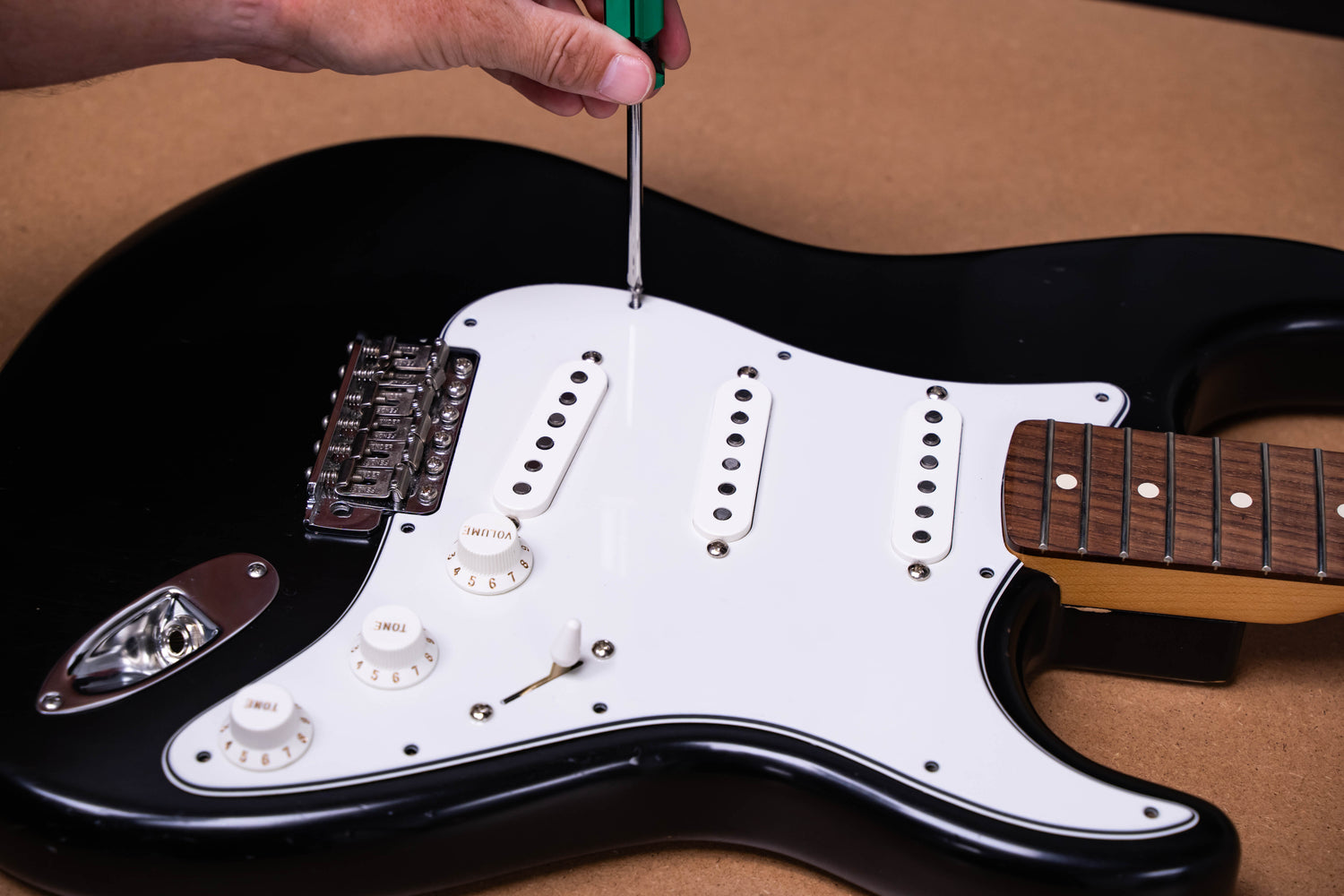

  • 8) Vissez votre nouveau pickguard sur le corps de votre guitare.

    • Veillez à bien ranger tous les fils dans la cavité.
    • Veillez à ce que l'interrupteur et la prise ne soient pas en contact avec la paroi creuse, car cela peut entraîner un arrondissement du signal.
    • Assurez-vous qu'il y a suffisamment d'espace libre au fond de la cavité pour éviter que l'interrupteur ne se mette à la terre sur le plancher de la cavité.

  • 9) Installez les cordes et réglez la hauteur du micro à l'aide du guide ci-dessous.

    • Le réglage de la hauteur du capteur est une étape cruciale de l'installation. Ne négligez pas cette étape.

Réglage de la hauteur de ramassage :

Régler correctement la hauteur des micros est une étape cruciale pour obtenir un son optimal. Ce choix relève à la fois de la technique et du goût personnel. Consultez le guide ci-dessous pour trouver le réglage idéal pour votre configuration.

Comment régler la hauteur de votre pick-up

Mesurer, régler, jouer, répéter

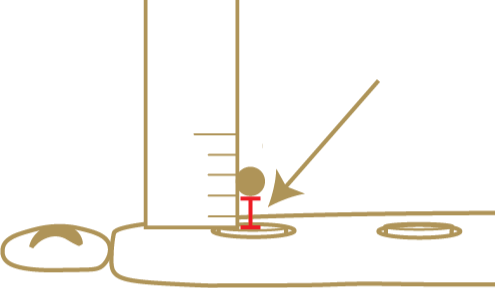

À l'aide d'une règle précise, appuyez sur la corde de mi grave à la dernière frette, la plus proche des micros. Mesurez la distance entre le bas de la corde et le haut du plot du micro situé en dessous, comme indiqué ici.

Répétez cela pour la corde de mi aigu.

À l'aide d'un tournevis, tournez les vis de chaque côté de la
Inclinez légèrement le micro de chaque côté. Pour le relever, tournez les vis dans le sens horaire. Pour l'abaisser, tournez-les dans le sens antihoraire.

Ces repères de mesure indiquent également la distance entre le bas de la corde et le haut de l'aimant.

Quelques conseils utiles :

  • Veillez à ne pas trop abaisser les micros, car ils pourraient tomber dans le corps de la guitare. Procédez par petites étapes : mesurez à nouveau la hauteur, jouez, puis ajustez si nécessaire.

  • Ce processus nécessitant quelques allers-retours, essayez de coller un morceau de ruban adhésif en papier sur le côté du cache du micro pour marquer les hauteurs au fur et à mesure. Un crayon fin sera nécessaire pour ces marques, car il s'agit souvent de très petits ajustements.
    Cela vous permettra de retrouver facilement votre hauteur précédente si vous le souhaitez.

Hauteurs de départ suggérées

  • Faible e

  • Haute e

  • Pont

    1,2 mm ou 1/16 po

  • Pont

    0,8 mm ou 1/32 po

  • Milieu et cou

    1,2 mm ou 1/16 po

  • Milieu et cou

    1,6 mm ou 1/16 po

Trop haut ou trop bas ?

  • Trop haut

    Si vos micros sont réglés trop haut, ils peuvent interférer avec la vibration normale des cordes.

    Vous pourriez entendre cela comme :

    • Un son vibrant dans les aigus
    • Son désaccordé (vérifiez également : le sillet de chevalet et les écrous)
    • sustain atténué
    • Bourdonner

  • Trop bas

    Si vos micros sont réglés trop bas, les aimants ne capteront pas toute la gamme sonore des cordes.

    Vous pourriez entendre cela comme :

    • sons faibles/minces
    • Niveau de sortie plus faible (notez que cela peut ressembler beaucoup à un faible sustain)

Installer la démo :

Les vidéos de démonstration ci-dessous sont spécifiques à chaque modèle et le schéma de câblage peut varier. Utilisez toujours le schéma de câblage correspondant à votre modèle.

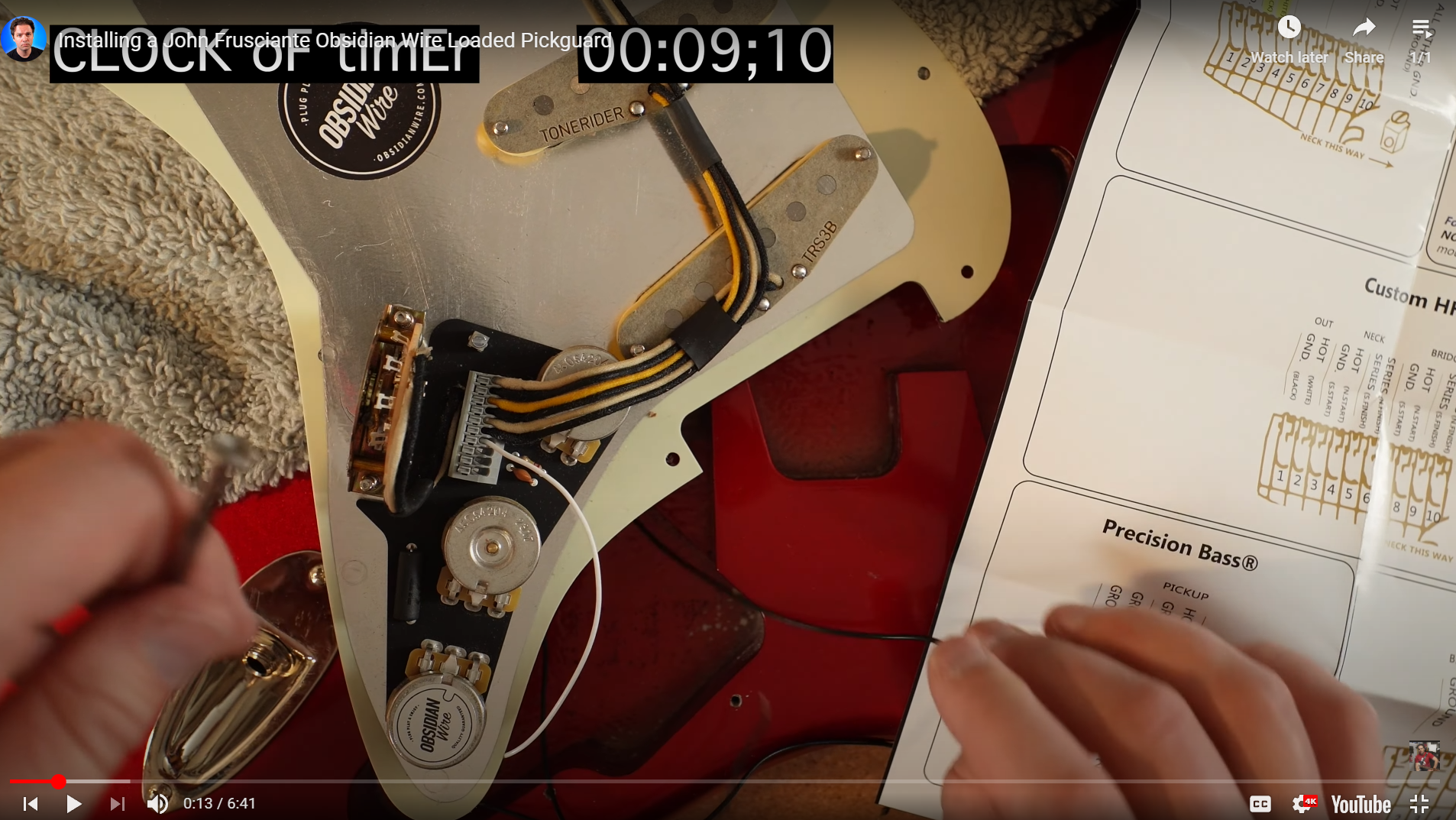

Installer la démo et les exemples sonores // Plaque de protection Frusciante

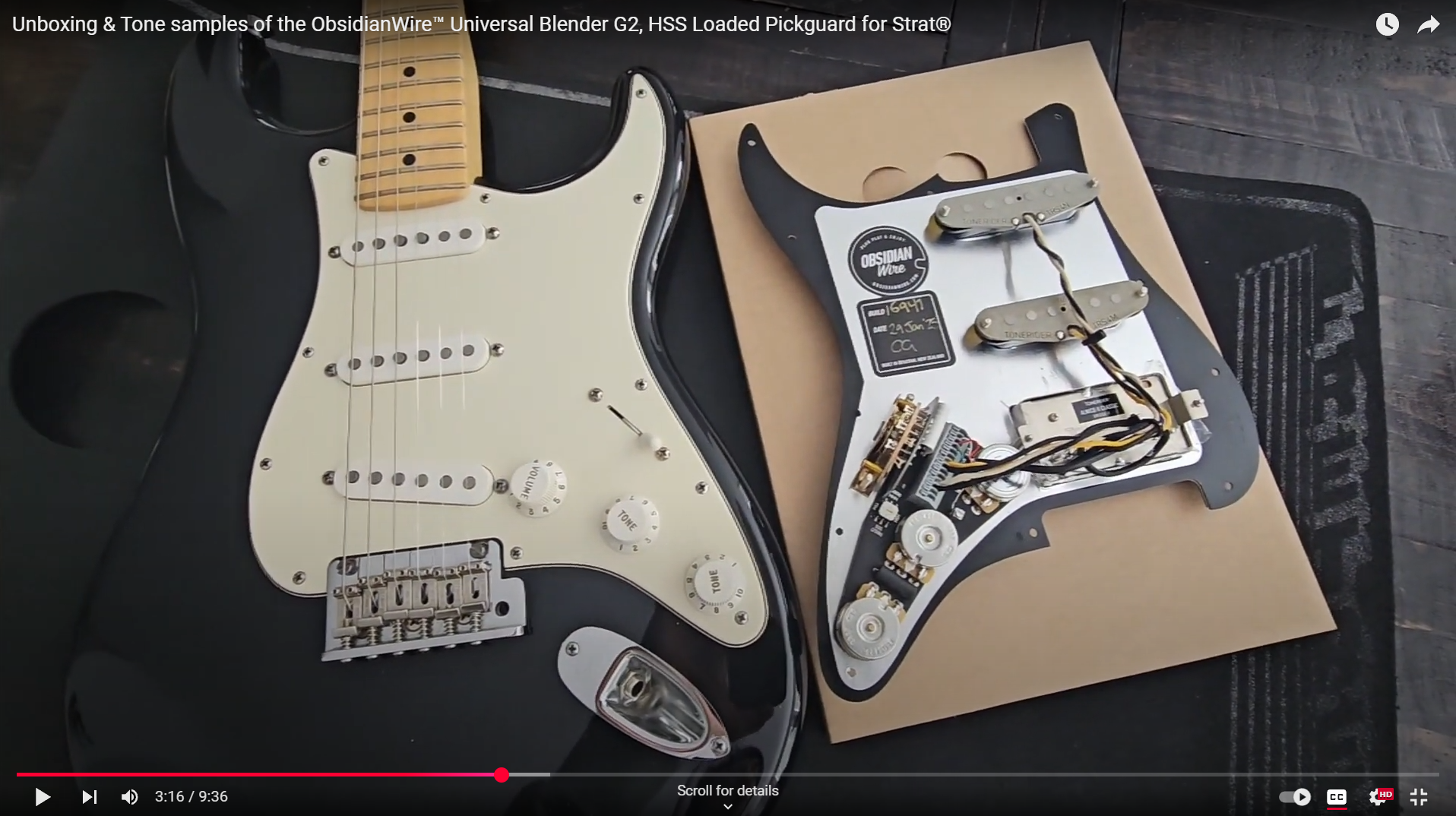

Déballage et extraits sonores // Plaques de protection personnalisées avec micros HSS
