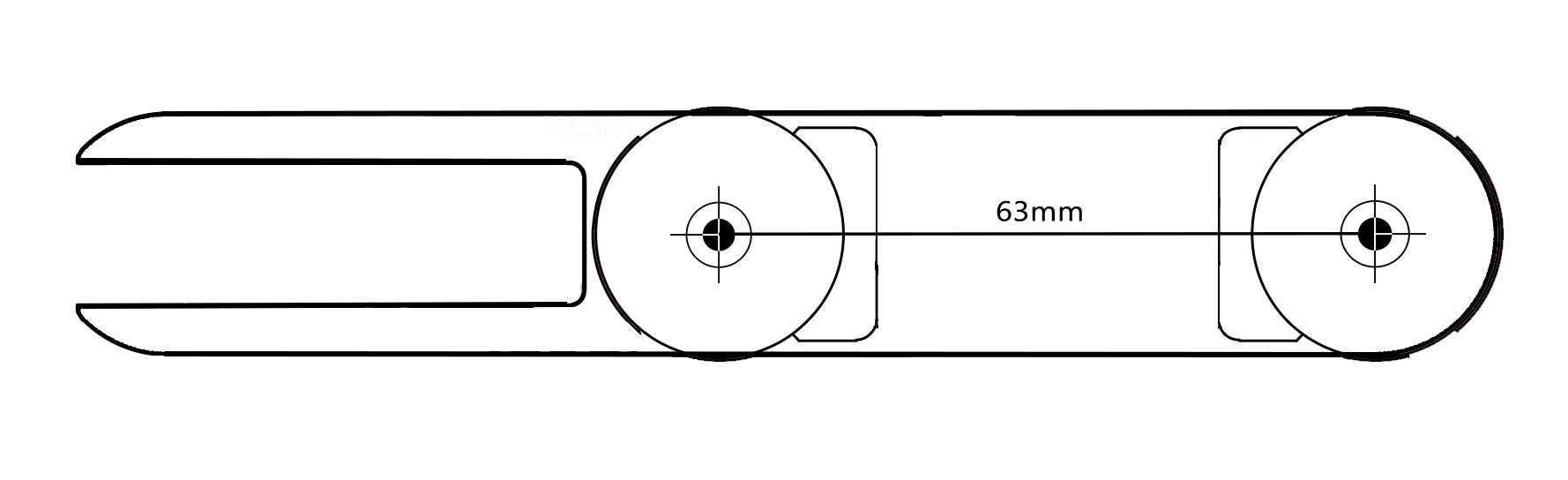

Installation du harnais Tele®

Insérez les fils dans les fentes comme ci-dessous

1 = Terre de réserve
2 = Terre de réserve
3 = Terre de réserve
4 = Terre de réserve
5 = Sortie Jack Noir
6 = Sortie Jack Blanc
7 = Masse du cou
8 = cou chaud
9 = Terre du pont
10 = pont chaud

Insérez les fils dans les fentes comme ci-dessous

1 = Sortie Jack Noir
2 = Sortie Jack Blanc
3 = Masse du cou
4 = cou chaud
5 = terrain d'entente
6 = Mi-chaud
7 = Terre du pont
8 = pont chaud
Tous les autres fils de terre à visser le connecteur de terre

Plusieurs des photos suivantes montrent l'installation d'une Stratocaster.

Nous vous assurons que le processus est le même pour votre Telecaster.

• Une installation propre est une bonne installation
• Prenez votre temps et soyez précis.
• Les composants électriques peuvent être fragiles. Manipulez-les avec précaution.

Vous aurez besoin

• Coupe-fils
• Tournevis plat à pointe fine
• Tournevis cruciforme pour vis d'interrupteur
• Écrou en forme de croissant ou douille pour écrous de potentiomètre

• Coupez les fils du micro et de la masse de votre ancien faisceau et retirez-le de votre basse.
• Coupez au plus près de l'ancien faisceau pour conserver la longueur de vos fils.
• Retirez le faisceau de câbles de votre plaque de protection.

• Utilisez le matériel fourni pour installer votre nouveau faisceau de câbles.
• NE RETIREZ PAS les écrous pré-installés sur votre faisceau. Ils servent d'entretoise entre le faisceau et le pickguard.

• Trouvez le schéma correspondant à votre Tele® et à votre faisceau de câbles ci-dessus.
• Assurez-vous que le schéma correspond bien au faisceau que vous installez.

• Pour la plupart des pick-ups :
  Chaud = Blanc
  Sol = Noir
• Pour les différents types de micros, consultez notre guide de câblage ci-dessous ou le manuel d'installation du fabricant.

Voir aussi

Câblage à trois voies // Modification du micro pour l'installation personnalisée T4 ci-dessus

• Prenez votre temps et soyez précis.
• Dénudez l'isolant du fil de captage et du fil de masse en laissant 6 mm (1/4") de fil nu.
• Torsadez les brins de fil de fer entre vos doigts pour créer une pointe ferme.
• Des fils correctement préparés sont essentiels pour une bonne connexion.

• Utilisez un tournevis fin pour appuyer sur le bouton du connecteur situé au-dessus de la fente du fil et le maintenir enfoncé.
• Cela ouvre une pince interne permettant d'insérer le fil dans la fente.
• Pour un guide complet sur l'utilisation des connecteurs sans soudure, consultez ci-dessous.

• Insérez le fil à un angle de 45°.
• Insérez toute la partie exposée du fil (6 mm ou 1/4").
• Relâchez le bouton et le fil devrait rester bien en place.
• Testez le fil en tirant légèrement dessus avant de passer au suivant.
• Votre connecteur sans soudure est conçu pour s'adapter à une large gamme de diamètres de fils, allant des fils en tissu standard Fender aux minuscules fils de type Seymour Duncan.

• Utilisez des boutons et des embouts de la taille appropriée
• Utilisez uniquement des boutons de 6,35 mm (1/4") conformes aux spécifications américaines et conçus pour les potentiomètres à axe plein.
• Pour les potentiomètres à axe fendu (par exemple ceux utilisés sur les T3 Universal et T7 Custom), utilisez les bagues en laiton fournies avant d'installer les boutons.
• Serrez fermement la vis de fixation, mais sans trop serrer.

• Veillez à bien ranger tous les fils dans la cavité.
• Veillez à ce que l'interrupteur et la prise ne soient pas en contact avec la paroi creuse, car cela peut entraîner un arrondissement du signal.
• Assurez-vous qu'il y a suffisamment d'espace libre au fond de la cavité pour éviter que l'interrupteur ne se mette à la terre sur le plancher de la cavité.
